防火封堵材料理化性能测试解决方案

标准适用于工业与民用建筑物、构筑物及设施中的各种贯穿孔洞、构造缝隙所使用的防火封堵材料或防火封堵组件。

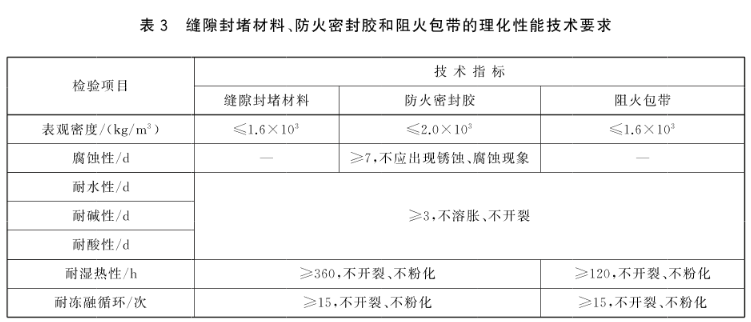

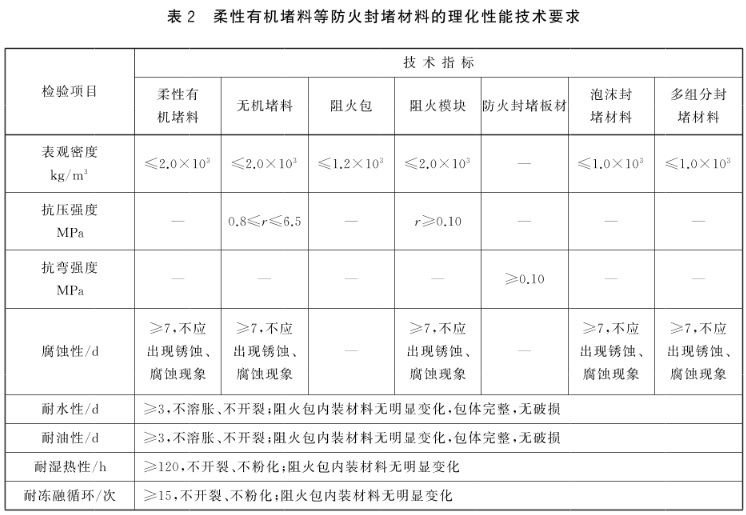

理化性能试验：技术要求



表观密度：防火封堵材料表观密度计   内径φ50mm  高50mm,的不锈钢杯子  带5mm 不锈钢捣棒和不锈钢板刮平
抗压强度：试模62.5*40*40mm  5个  捣实抹平，固化后脱模进行养护试验。以1500-2000N/min的速度加载至破坏  强度介于0.8-6.5mpa 之间。 推荐使用20kn压力试验机或者电子万能试验机

抗弯强度： 试样240*100mm  5个。 在15-30S内破坏  推荐使用电子万能试验机
腐蚀性： 取250mm长，φ30-40mm的q235钢管2根和 250mm长  φ30-40mm的PVC绝缘护套电缆3根。在模块上钻出相同的洞。并对半剖开。将钢管和电缆置于孔洞中，放在湿度90%，温度70°的试验箱中养护168h，取出放置在不受阳光照射的环境中，自然干燥。查看接触部位是否出现锈蚀、腐蚀现象。此过程用到 恒温恒湿干燥箱。
耐水性： 制作200*20*20的标准试模，养护后切割20*20*20的小块，其他材料制成20mm的圆球，放入水中，24h观察一次。3天后取出，观察试样是否溶胀、开裂，组火包的包体是否完整、有无破损、内装材料是否有明显变化
耐油性：将试样浸泡于变压器油中，油温保持在20±5℃，24h观察一次。72小时后取出
耐碱性：养护好的试件，放置于3%的氨水溶液中，温度保持在20±5°。24h观察一次。观察试样是否溶胀、开裂
耐酸性：养护好的试件，放置于3%的盐酸溶液中，温度保持在20±5°。24h观察一次。观察试样是否溶胀、开裂
耐湿热性：养护好的试件，放置在湿度90±5，温度45±5°的试验箱中，至规定时间取出，放置在不受阳光照射的环境中，自然干燥。观察试样是否开裂、粉化。
耐冻融循环性：养护好的试件，先置于23±2°的水中18H,然后放入-20±2°的低温箱中，自箱内温度达到-18°时起冷冻3h取出，立即放入50±2°的恒温箱中3h。取出试件重复上述操作共15个循环，观察试样是否开裂、粉化
